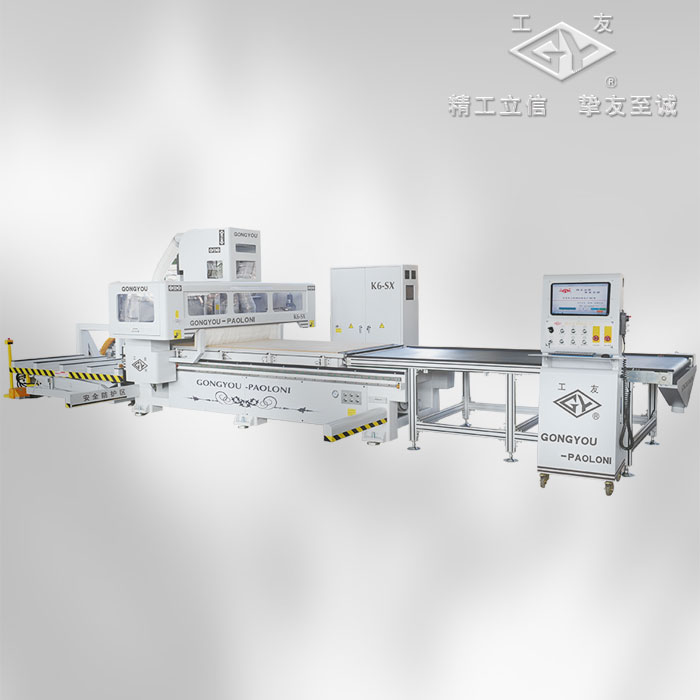

K6-SX數控開料加工中心
點擊次數：36862 次

產品簡介及技術參數：

適用范圍：
K6-SX全自動上下料加工中心生產線是一款配置高、速度快，功能全面的復合型木工加工中心。該機型主要用于櫥柜、衣柜、酒柜等定制板式家具，本機可實現自動打垂直孔、自動劃槽、自動開料、自動推料、自動上料、自動出料等。既可以做柜體也可以做門板，適合大中型定制家具廠使用。

功能特性：

1、鋼結構無縫焊接回火時效處理，剛性強，堅固不變形。

2、日本安川高速伺服驅動系統、日本新寶減速機等進口部件，性能穩定可靠。

3、采用臺灣技術12把斗笠式自動換刀專用刀庫。

4、本機配備9KW自動換刀主軸，切削力度大，加工速度快。

5、5+4垂直L型排列數控排鉆，打孔速度快，精度高。

6、Y軸采用臺灣35mm重型直線導軌，進口斜齒條。

7、臺灣新代控制系統，機器控制界面設計人性化，操作員經簡單培訓即可上崗。

8、采用雙層多點高效真空吸附臺面，可強力吸附不同面積的材料。

9、日本河谷集中自動注油潤滑系統，延長機器使用壽命。

10、進口電氣元件，性能穩定。

產品參數：

X/Y軸行程	1300*2500mm
Z軸行程	200mm
最大空運行速度	85m/min
最大加工速度	25m/min
主軸功率	9.0KW
主軸轉速	0-24000r/min
X/Y/Z結構	X/Y導軌齒條，Z導軌絲杠
臺面結構	雙層多點真空吸附
刀庫容量	12
排鉆形式	5+4垂直排鉆
驅動系統	安川
工作電壓	AC380V/50Hz
操作系統	臺灣新代系統

數控設備軟件結合應用，擺脫對技術工人的依賴

材料利用率提高10%-30%

8小時約開料240M²

節約人工成本120%

加工錯單率送錯貨率為0

產品特點：


自動上料裝置 250mm超大強力吸盤，一次上料靠齊。	自動下料裝置自動推料裝置，大幅提高工效，推料同時二次吸塵，確保臺面無粉塵。	5+4排鉆包迅速打垂直孔，一組9枚聯動鉆包。

齒條導軌 Y軸使用進口大品牌35mm傳動導軌，2模研磨級C6精度進口斜齒條，壽命與質量得到國際認可。	導軌滑塊 Y軸采用進口大品牌35mm重型加長法蘭滑塊，防塵性能優異，可承受長期高額負載量，可連續高速傳動運動。	雙層臺面設計 進口ABS板材，超多吸附孔，牢牢吸住任何邊角，不會有任何加工時跑板現象。

電控六區吸附控制采用6個電動球閥，單獨控制某一獨立區域，適應不同規格的板材，只要一鍵便可輕松吸牢。	定位裝置氣動定位，簡單、方便、快捷。	注油系統 采用日本河谷注油系統，主動控制油量，保證導軌充分潤滑，減少浪費，保證機床導軌的使用壽命。

自動對刀裝置方便對刀，簡單易用，可以根據個人習慣選擇。	獨立電控箱可以方便移動，安全易操作。	圓盤刀庫 12把圓盤刀庫，高速自動換刀，節省人工換刀時間，提高工作效率。

日本新寶減速機 進口日本新寶減速機，保護主軸和電機，做門板花紋拐角的時候有棱有角，效果更好。	德國博世變頻器國際品牌，一流品質，穩定可靠。	干式變壓器大容量干式變壓器，超長使用壽命，經久耐用。

真空負壓欠壓保護裝置避免系統負壓不足，造成人身傷害與設備損壞。	5.5KW干式真空泵具有吸力大，性能高，噪音小，溫升低，維護方便等優點。	上料滾輪裝置減小板材與臺面的摩擦，保護板材表面。

操控手輪無線遙控裝置任意位置可以輕松操控機床的啟動和暫停，方便靈活。	氣壓欠壓保護裝置避免氣壓不足造成機床運動結構損壞。	安全光幕機器運轉時，進入光柵區域，機器自動進入暫停狀態，保證操作者的人身安全。

臺灣新代系統 界面簡單易學，操作方便，性能穩定可靠。	9KW大功率換刀主軸在控制系統的運行下可以進行自動換刀。	日本安川伺服電機 速度快、穩定性強。

K6-SX配置表：

	K6-SX配置差異表		K5-SX配置差異表		K4-SX配置差異表
配置列表	標配	高配	標配	高配	標配	高配
重型時效床身	■	■	■	■	■	■
普通床身	―	―	―	―	―	―
進口臺面（ABS）	■	■	■	■	■	■
普通臺面（PVC）	□	―	□	―	□	―
雙層吸附臺面	■	■	■	■	■	■
六分區多點吸附	■	■	■	■	■	■
Y軸直線導軌（上銀35）	■	■	■	■	■	■
Y軸直線導軌（國產35）	□	□	□	□	□	□
Y軸加長重型滑塊（臺灣）	■	■	■	■	■	■
Y軸普通滑塊（國產）	□	□	□	□	□	□
2模研磨斜齒輪（進口）	■	■	■	■	■	■
2模斜齒輪（國產）	□	―	□	―	□	―
2模研磨斜齒條（進口）	■	■	■	■	■	■
2模斜齒條（國產）	□	□	□	□	□	□
3210絲杠（進口）	■	■	■	■	■	■
3210絲杠（國產）	□	□	□	□	□	□
2510絲杠（國產）	―	―	―	―	―	―
伺服電機 （日本安川）	■	■	■	■	■	■
伺服電機（臺灣新代）	□	□	□	□	□	□
減速機 （日本新寶）	■	■	■	■	■	■
減速機 （國產）	□	―	□	―	□	―
換刀主軸（國產9KW）	■	■	―	―	―	―
換刀主軸（進口9KW）	□	□	―	―	―	―
高速主軸（國產6KW）	―	―	■	■	■	■
高速主軸（進口6KW）	―	―	□	□	□	□
5+4排鉆包（國產）	■	■	■	■	―	―
5+4排鉆包（進口）	□	□	□	□	―	―
水冷真空泵（7.5KW）	□	□	□	□	□	□
干式真空泵（5.5KW）	■	■	■	■	■	■
自動上料裝置	□	■	□	■	□	■
自動下料裝置	□	■	□	■	□	■
上料升降臺	□	□	□	□	□	□
出料皮帶機	□	□	□	□	□	□
上料擋料架	□	□	□	□	□	□
上料滾輪	■	■	■	■	■	■
側推氣缸	□	■	□	■	□	■
定位氣缸	■	■	■	■	■	■
獨立操控箱	■	■	■	■	□	□
注油系統 （日本河谷）	■	■	■	■	■	■
吸塵裝置	■	■	■	■	■	■
圓盤刀庫（12孔）	■	■	―	―	―	―
氣動元件（臺灣亞德客）	□	□	□	□	□	□
氣動元件（國產）	■	■	■	■	■	■
真空吸附（電動）	■	■	■	■	■	■
真空吸附（手動）	□	□	□	□	□	□
操控手輪	■	■	■	■	■	■
自動貼標	□	□	□	□	□	□
自動對刀裝置	■	■	■	■	■	■
安全光幕	□	■	□	■	□	■
開料軟件（云熙）	□	□	□	□	□	□
開料軟件（海迅）	□	□	□	□	□	□
開料軟件（1010）	□	□	□	□	□	□
控制系統 （新代）	■	■	■	■	□	□
控制系統 （維宏）	□	□	□	□	■	■
電氣控制元件（進口）	■	■	■	■	■	■
電氣控制元件（國產）	□	□	□	□	□	□
變頻器（德國博世）	■	■	■	■	■	■
變頻器（國產）	□	□	□	□	□	□
無線操控	□	■	□	■	□	■
真空負壓欠壓保護	■	■	■	■	■	■
氣壓欠壓保護	■	■	■	■	■	■
相序保護	■	■	■	■	■	■
限位和回零開關 （天得）	■	■	■	■	■	■
高柔拖鏈電纜	■	■	■	■	■	■
